Для побудови креслення конструкції штанів із трикотажних полотен  необхідно зняти з фігури такі розмірні ознаки (виміри): обхват талії От, обхват стегон  Ост, висота стегон Вст, висота сидіння Вс, висота коліна Вк, довжина штанів Дш, ширина  внизу Шн.
     Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків  для побудови конструкції на жіночу  фігуру розміром 164-92-96.
                                                                     Вибір вихідних даних для роботи (в сантиметрах):
От – 69,8
Ост – 96,0
Вст – 20,0
Вс – 26,0
Вк – 57,6
Дш – 104,5
Шн – 20,0
Ощ – 22,0

Розрахунки та побудова креслення  передньої половинки штанів (див. відео, яке подано нижче)
↓АН =Дш=104,5 см.
↓АВ=Вст=20 см.
↓АС=Вс=26 см.
↓АК = Вк= 57,6 см.
Із точок В, С, К та  Н провести горизонтальні лінії вправо довільної довжини.
→АА1=1/4 Ост- 1 см = 96/4-1= 98/4-1=23,0см.
Із точки А1 ↓ перпендикуляр до лінії стегон, сидіння. На перетині з горизонтальними лініями, точки В1, С1.
Із точки С1 → С1С2 = 1/10 Сст+ 0,5 см = 48/10+0,5=5,3 см.
→ СЛ=1/2 СС2.
Через точку Л вертикаль вгору, вниз , точки перетину відповідно – точка А2 (лінія талії) та точка Н1 (лінія низу).
↑ С1С3=1/2 С1С2. З`єднати точки С2 та С3 прямою.
←А1А3=1,0 см.
Із точки В1 → В1В4= 0,5 см.
Від точки А3 ← А3А4=1/4От+1=69,8/4+1=18,5см
Із точки А4 ↑  А4А5=0,5 см , лінія талії А5А2 плавна криволінійна лінія.
Н1Н2=Н1Н3=Шн/2-1= 20/2-19,0 см.
Лінія А5А4В –  плавна опукла  лінія.
З`єднати точки В та Н2. На перетині з лінією колін – точка К1.
→ К1К2=1,0 см. З`єднати точки В, К2, Н2 плавною лінією.
З`єднати точки С2Н3 прямою. На перетині з лінією колін – точка К3.
←К3К4=1,0 см. З`єднати точки С2, К4, Н3 плавною лінією.
Розрахунки для побудови креслення  задньої половинки  (див. відео, яке подано нижче)
← С1С4 =1,5 см.
← А12= 1/2А1А2.
З`єднати точки С4 та 2, лінію продовжити ↑ на 2,0 см, нова точка -точка Т, на перетині з відрізком ВВ1- точка В2.
→ С4С5=1/10 Ост +0,5=96,0/10+0,5=10,1см.
↓ С5С6=0,5 см.
←В2В3=1/4Ост+1,0=96/4+1,0=25,0 см.
Із точки А5 ←провести горизонтальну лінію. Із точки Т провести дугу радіусом ТТ1=1/4 От+3,0=69,8/4+3,0=20,5 см до перетину з проведеною горизонталлю.
З`єднати точки Т та Т1 прямою. По цій лінії відкласти ← ТТ2=1,0 см.
Зверніть увагу: задля прилягання талева виточка проєктується при пошитті штанів із щільного трикотажу, в інших випадках свобода по талії прибирається за рахунок еластичної тасьми.
Від точок Н2 та Н3   ←  →  2,0 см. – точки Н4 та Н5.
К3К5= К4К6=2,0 см. ←  →.
Бічну лінію задньої половинки штанів оформити через точки Т1, В3, К5, Н4.
Крокову лінію задньої половинки штанів оформити через точки С6, К6, Н5.
Побудова задньої талевої виточки
Т1Т3=1/2 Т1Т2.
Через точку Т3 до лінії талії провести перпендикуляр. Довжина виточки 14,0 см. Розхил виточки 3,0 см.

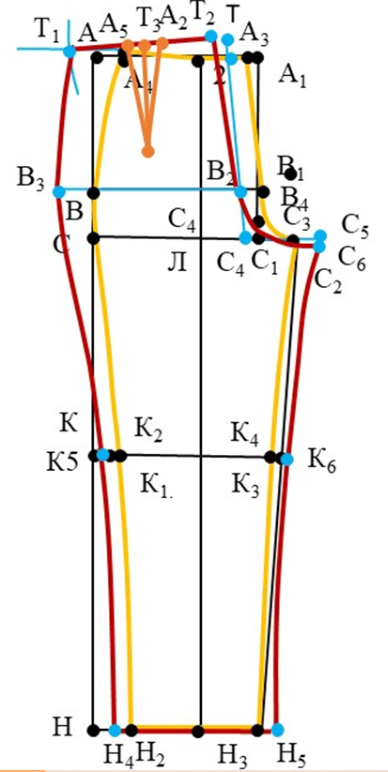

Креслення конструкції штанів
