2 МОДУЛЬ. КОНСТРУЮВАННЯ БІЛИЗНЯНИХ ТА КОРСЕТНИХ ВИРОБІВ
2.2 Побудова конструкцій білизняних виробів
2.2.1 Класифікація та види поясних білизняних виробів
До поясних жіночих білизняних виробів відносяться труси, панталони та нижня спідниця.
Труси є основним елементом спідньої білизни, виконуючи як практичні, і естетичні функції. Вони бувають різних стилів та матеріалів, кожен з яких пропонує різний рівень комфорту та підтримки. Жіночі труси за призначенням діляться на коригуючі, повсякденні, спортивні, еротичні та термо. Незалежно від крою та особливостей обробки, труси можна розділити на три великі групи по типу посадки на фігурі (по ширині бічної планки): максі, міді та міні (рисунок 2.55).

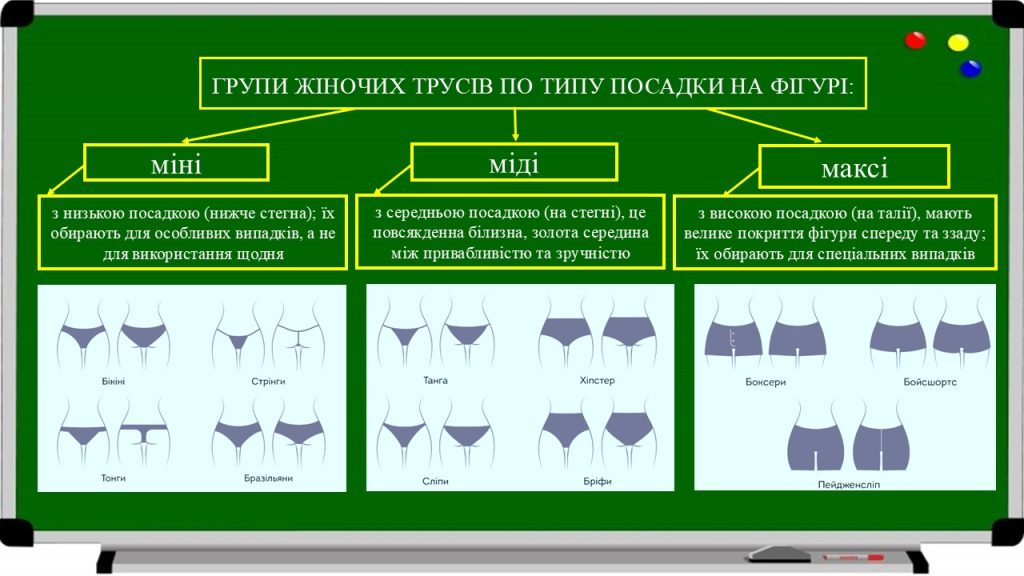

Рис. 2.55 – Групи жіночих трусів по типу посадки на фігурі
Характеристика асортименту жіночих трусів міні, міді та максі груп подана в каруселях зображень (див. нижче).
Аудіоматеріал з питання “Класифікація трусів” можна послухати тут
згенеровано у вигляді аудіопереказу (подкасту) через Google NotebookLM
2.2.2. Вибір вихідних даних проведення розрахунків та побудова креслення конструкцій трусів (низьких, високих, максі)
Для побудови креслення конструкції трусів (низьких, високих) (рисунок 2.56) необхідно зняти з фігури такі розмірні ознаки (виміри): обхват талії От, обхват стегон Ост, висота сидіння Вс, висота стегон Вст.
Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків для побудови конструкції трусів.
Вибір вихідних даних для роботи (в сантиметрах):
От – 72,0
Ост – 98,0
Вс – 26,0
Вст – 20,0
Розрахунки та побудова креслення трусів з низькою посадкою (див. відео, яке подано нижче)
Побудувати дві взаємно перпендикулярі лінія, точка перетину ліній – т. Т.
↓ТЛ=Вс= 26 см та довжину ластовиці
↓ЛЛ1= 1/10 Ост-1,0 = 1/10*98,0-1,0 = 8,8 см. (довжину ластовиці)
З точок Т, Л, Л1 провести горизонтальні лінії.
→Л1Б=1/4 Ост – 1,0= ¼*98,0 – 1,5=23,0 см.
З точки Б провести вертикаль вгору – точка перетину – т.Б1.
↓Б1Б2 = Вст = 20,0 см
→ТТ1=1/4От=72,0/4=18,0 см.
З’єднати точки Т1 та Б2.
↓ Т Т2 = 7,0 см,
↓по лінії Т1Б2 відкласти Т1Т3 = 6,0 см. та Т3Т4 = 4,0 см.
Побудова ластовиці:
↑Л1 Л2 =↓ Л1Л3 = 1/4* (1/10 Ост-1,0) = 1/4* (98/10 – 1) = 1/4 * 8,8 = 2,2 см.
→Л2Л4=Л3Л5 = 3,5 см.
З’єднати Т4Л4 та Т4Л5
Відрізок Т4Л4 розділити навпіл, із точки середини виставити перпендикуляр ↑ довжиною 4,5-5,5 см.
Відрізок Т4Л5 розділити навпіл, із точки середини виставити перпендикуляр ↓ довжиною 1,0 -1,5 см.

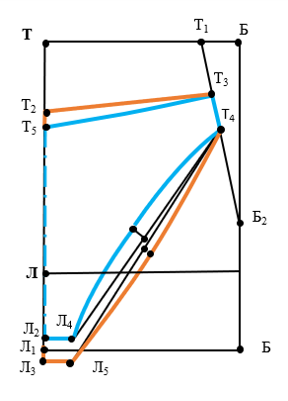

Рис. 2.56 – Креслення низьких трусів
тут можна завантажити файл
Моделювання високих трусів (рисунок 2.57)
Від крайніх точок ластовиці відкласти вниз і вгору по 1,0 см., під лекало провести 2 вигнуті лінії.
Лінію верхнього краю передньої половинки трусів опустити на 1,0 см.
Бічну лінію задньої половинки трусів змістити на 1,5 см вправо, бічну лінію передньої половинки трусів змістити на 1,5 см вліво.
Лінія вирізу передньої половинки трусів: розділити допоміжну лінію навпіл і від точки поділу відкласти вгору по перпендикуляру 5,5 см., під лекало оформити фігурну лінію.
Лінія вирізу задньої половинки трусів : розділити допоміжну лінію побудови навпіл і від точки поділу відкласти вниз по перпендикуляру 0,5-1 см., під лекало оформити фігурну лінію.
Оформлення ластовиці: від низу передньої половинки трусів вгору відкласти 8 см і провести горизонтальну лінію.

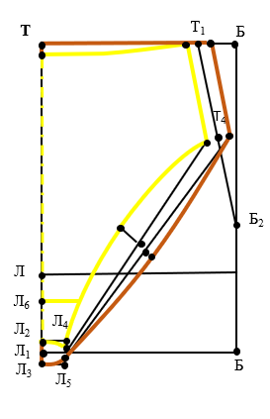

Рис. 2.57 – Креслення високих трусів
Методика побудови трусів максі
Для побудови креслення конструкції трусів максі (рисунок 2.58) необхідно зняти з фігури такі розмірні ознаки (виміри): обхват стегон Ост, висота сидіння Вс, висота стегон Вст, довжина трусів Дтр.
Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків для побудови конструкції трусів максі.
Вибір вихідних даних для роботи (в сантиметрах):
Ост – 100,0
Всид – 24,0
Вст – 18,0
Дтр – 15,0
Розрахунки та побудова креслення трусів максі (див. відео, яке подано нижче)

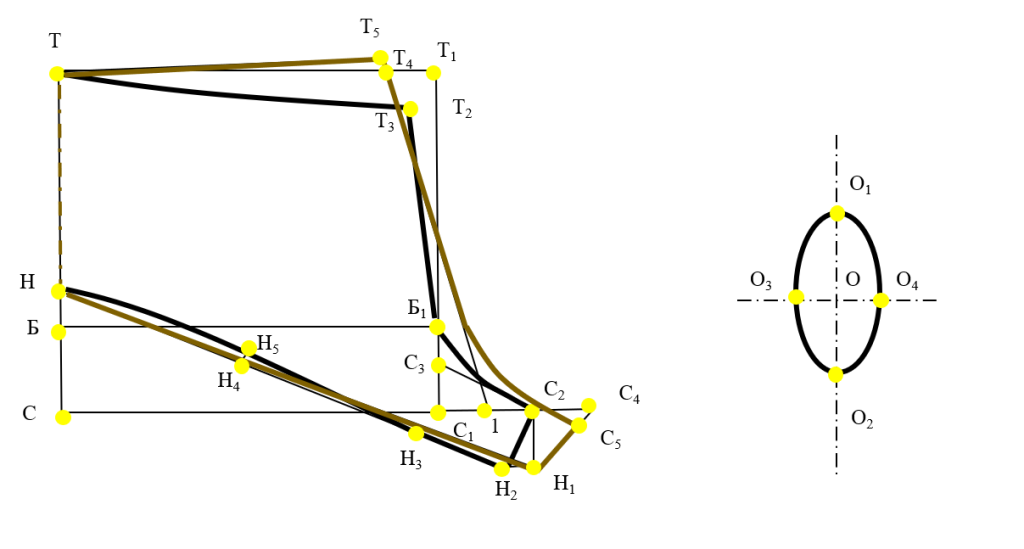

Рис. 2.58 – Креслення трусів максі з ластовицею
Із точки Т провести вертикальну лінію ↓, горизонтальну →
→ ТТ1=1/4Ост+1,0=100/4+1,0=26,0
↓ТБ=Вст=18,0
↓ТС=Вс=24,0
↓ТН=15,0
Із точок Б, С повести горизонтальні лінії →, із точки Т1 провести вертикальну лінію ↓,точки перетину – Б1,С1.
Побудова передньої частини (див. відео, яке подано нижче)
→С1С2=1/20*Ост+1,0=100/20+1,0=6,0
↑С1С3=1/2 С1С2=1/2*6,0=3,0. Повести допоміжну лінію С3С2.
↓С2Н1=3,5
← Н1Н2=2,0. З`єднати Н та Н2 прямою.
↓Т1Т2=2,0. З`єднати Т та Т2. По лінії ТТ2 ←Т2Т3=1,5. Лінія талії – прогнута лінія через точки Т та Т3.
Середня передня лінія – через точки Т3 та Б1 – пряма, від точки Б1 до точки С2 лекальна крива лінія з дотинанням до лінії С3С2.
!!! НН2 – лінія низу, може рівною (труси із мережива, край із фестонами), або вигнуто, тоді для її оформлення потрібно:
– по лінії низу ← Н2Н3=6,0 (const);
– НН4=1/2НН3;
– Н4Н5 до лінії низу, довжиною 1,5
С2Н2 – крокова лінія
Побудова задньої частини (див. відео, яке подано нижче)
→С1С4=1/10*Ост=1/10*100=10,0
З`єднати С4 та Н1, по цій лінії ↑ Н1С5=Н2С2
←Т1Т4=3,0;
→С11= ½* С1С2=1/2*6,0=3,0
З`єднати Т4 та 1, на продовжені лінії ↑Т4Т5=1,0.
ТТ5 – пряма лінія.
Оформлення середньої задньої лінії – від точки Т5 до рівні стегон – пряма лінія, далі – під лекало.
Побудова ластовиці (див. відео, яке подано нижче)
!!! Ластовиця виготовляється із бавовняного матеріалу.
Довжина ластовиці -11-14 см., ширина -5-6.
↑↓= ОО1=ОО2= ½ довж. ласт.=½*12=6,0
← → ОО3=ОО4=½ шир.ласт=½*5=2,5
Завдання для самоконтролю
Завдання 1 – Знайти відповідність між назвою ділянки конструкції та формулою
