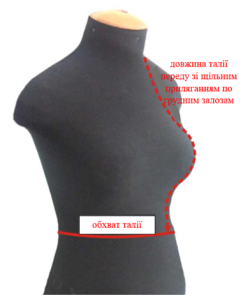

Для побудови креслення конструкції боді з рукавами   необхідно зняти з фігури такі розмірні ознаки (виміри):  Ог3 (обхват грудей третій), От (обхват талії), Ост (обхват стегон), Ош (обхват шиї),  Дтс1 (довжина талії спинки 1), Вст (висота стегон), Вс (висота сидіння), Шп (ширина плечового скату), Др (довжина руки), Шр.н (ширина руки внизу).
      Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків для побудови конструкції боді.
                                                            Вибір вихідних даних для роботи (в сантиметрах):

Ог3 – 92,0
От – 66,0
Ост – 96,0
Ош – 35,8
Шп – 13,2
Дтс1 – 43,2
Вст -19,0
Вс – 26,0
Др – 50,0
Шр.н – 6,5

Для побудови креслення конструкції боді з рукавами, яке щільно прилягає до фігури, необхідно визначити коефіцієнт розтягування: приймаємо Крозт. г – 0,85 (коефіцієнт розтягування по горизонталі) та Крозт.в – 0,95 (коефіцієнт розтягування по вертикалі).
Коректування ширинних розмірних ознак з врахуванням коефіцієнта розтягування:
Ог3.к = 92,0*0,85 = 78,2
От.к = 66,0 *0,85 = 56,1
Ост.к = 96,0*0,85 = 81,6
Ош.к = 35,8*0,85 = 30,4
Шп.к = 13,2 *0,85 = 11,2
Шр.н.к = 6,5*0,85 = 5,5
Коректування довжинних розмірних ознак з врахуванням коефіцієнта розтягування:
Дтс1.к = 43,2*0,95 = 41,0
Вст.к = 19,0*0,95 = 18,0
Вс.к = 26,0*0,95 = 24,7
Др.к = 50,0*0,95 = 47,5

Розрахунки та побудова деталей жіночого боді з рукавами, що щільно прилягає до фігури (див. відео, яке подано нижче):
Побудова спинки  та переду:
Побудувати дві взаємно перпендикулярі  лінія, точка перетину ліній – т. А
↓АГ = Ог3.к/6+6 = 78,2/6+6 = 19,0
↓АТ = Дтс1.к = 41,0
↓ТС = Вст.к = 18,0
↓ТЛ  =  Вс.к = 24,7
↓ЛЛ1 =  Крозт.в* (1/10 Ост-1,0) = 0*95(1/10*96,0-1,0) =  8,2 см. (довжину ластовиці)
Через точки Г, Т, С  провести горизонтальні лінії →
→ ГГ1 =  Ог3.к/4 = 78,2/4 = 19,6
→АА1 =  Ош.к/6+1,0=30,4/6+1,0 = 6,0
↓ А1А2 = 2,0
↓ АА3 = АА1+1,5 = 6,0 +1,5 = 7,5
дуга ↓ А1П = Шп.к =11,2
по проведеній дузі ↓ПП1 = 3,0
←Г1Г2 = ¼ * ГГ1 = ¼ * 19,6 =4,9
↑Г21 = 3,0…4,0 = 3,0
→ ТТ1 = От.к/4 +2,0 = 56,1/4 + 2,0 = 14,0+2,0 = 16,0
→ СС1 = Ост.к/4 = 81,6/4 = 20,4
З`єднати точки Т1 та С1. По лінії Т1С1 ↓ Т1С2  = 18,0-20,0 або по моделі – залежить від бажаного ступеню відкриття ніг.
↑Л1 Л2 =↓ Л1Л3  = 1/4* (1/10 Ост-1,0) = 1/4* (98/10 – 1) = 1/4 * 8,8 = 2,2
→Л2Л4=Л3Л5 = 3,5
З`єднати точки Л4 та С2, Л5 та С2, відрізки розділити навпіл. Точки середини відрізків позначити точками С3 та С4. Із точки С3 перпендикуляр вгору С3С5 = 4,5-5,5 = 5,5. Із точки С4 перпендикуляр вниз С4С6 = 1,5-2,0 = 2,0.

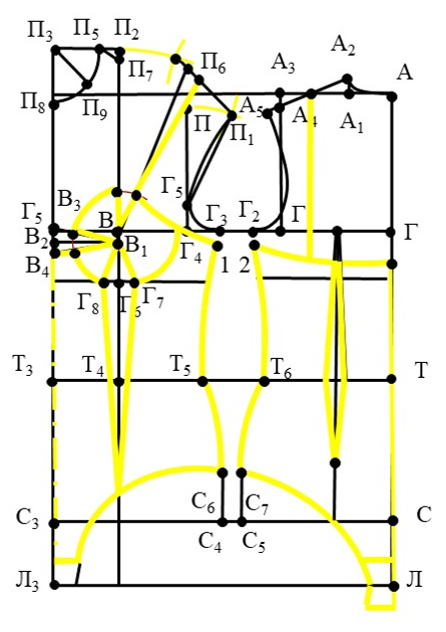

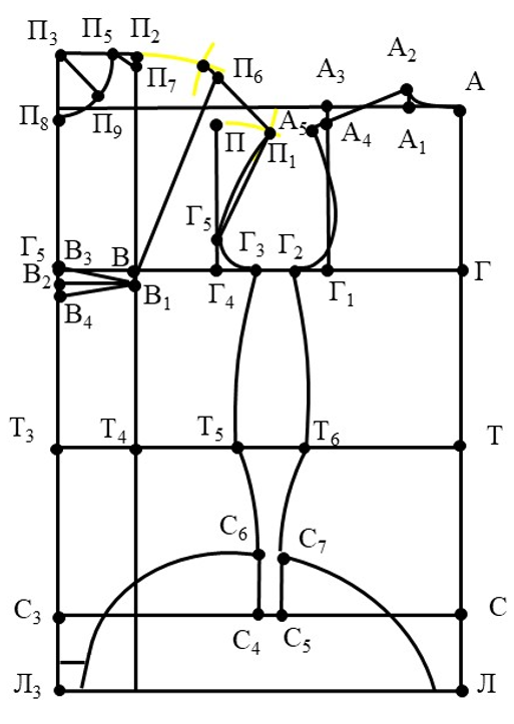

Креслення деталей боді з рукавами
