2 МОДУЛЬ. КОНСТРУЮВАННЯ БІЛИЗНЯНИХ ТА КОРСЕТНИХ ВИРОБІВ
2.4 Побудова конструкцій корсетних виробів
2.4.1 Побудова конструкції бюстгальтера
2.4.1.1 Класифікація та види бюстгальтерів
Як відомо, бюстгальтер відноситься до корсетних виробів бюстгальтерної групи (разом з напівграцією та бюст-гальтером-комбінацією). Сучасний асортимент цих виробів великий та включає різні за конструкцією вироби, сьогодні розрізняють такі види бюстгальтерів (рисунок 2.64).

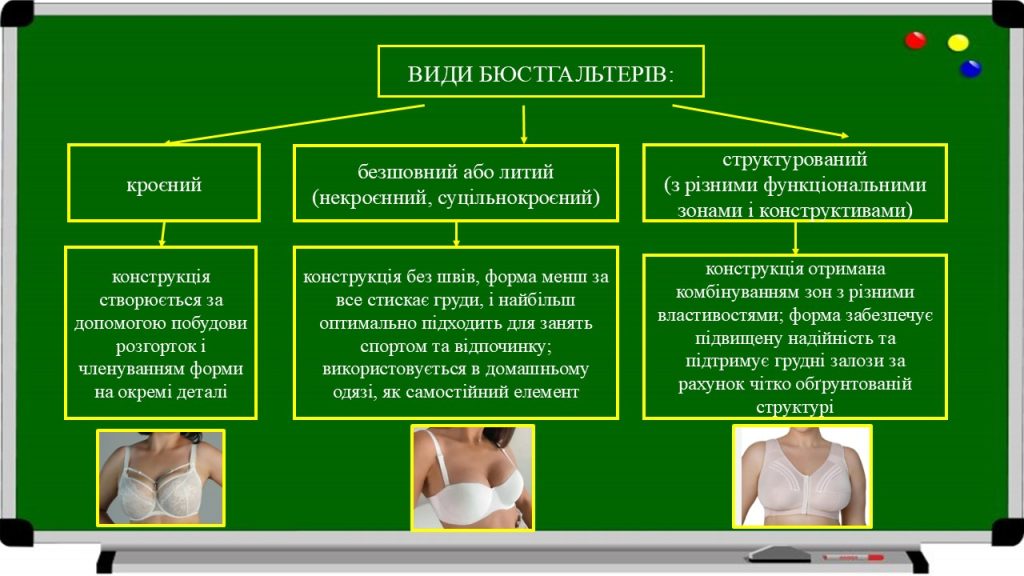

Рис. 2.64 – Види бюстгальтерів
Типова конструкція кроєного бюстгальтера складається з чашки, бретелі, пояса [ДСТУ 2023–91] (рисунок 2.65). Традиційна конструкція кроєного бюст-гальтера більш складніша (рисунок 2.66).

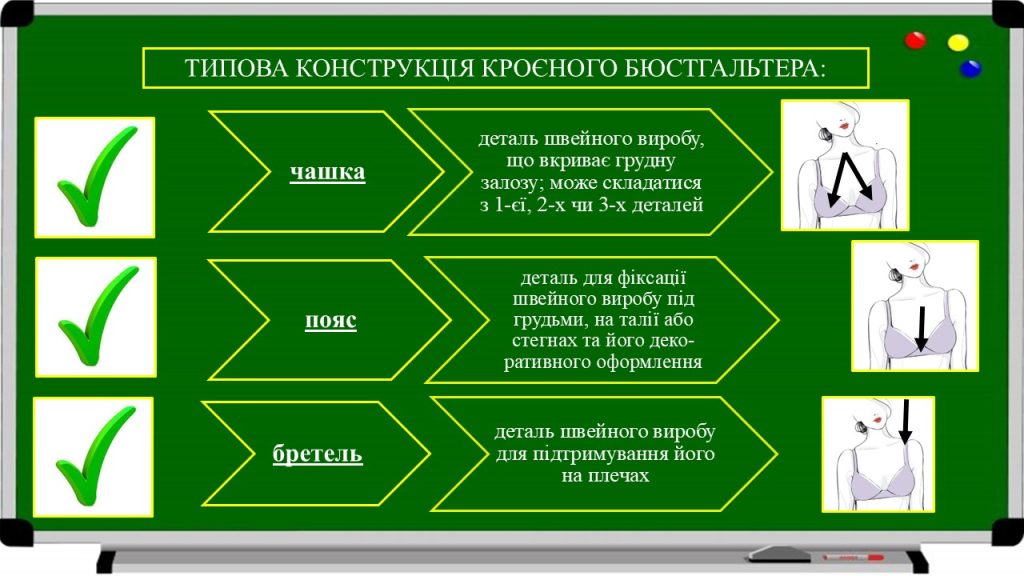

Рис. 2.65 – Типова конструкція кроєного бюстгальтера
Рис. 2.66 – Конструкція кроєного бюстгальтера
Класифікація сучасних бюстгальтерів за типами конструкцій чашок теж вражає різноманіттям, деякі з них подано на рисунку 2.67.
Рис. 2.67 – Асортимент бюстгальтерів за типами конструкцій чашки
Характеристика асортименту бюстгальтерів за типами конструкцій чашки подана в каруселях зображень (див. нижче).
Формуючі бюстгальтери (їх ще називають мінімайзерами) мають спеціальний крій та виготовляються з матеріалів з особливими властивостями, які зорово зменшують груди. Такі моделі мають широкий, добре підтримуючий пояс, який рівномірно розподіляє навантаження від ваги грудей на спину та плечі. Мінімайзери ідеально підходять для жінок з великими грудьми, а матеріали для них підбирають з урахуванням міцності тканин, щоб забезпечити довговічність виробу і комфорт. Часто такі бюстгальтери виготовляють із застосуванням мережива, а найкращими вважаються моделі з широкими бретелями.
Спортивні бюстгальтери мають характерні хрестоподібні бретелі на спинці та застібку спереду і призначаються для активної діяльності (бігу, стрибків тощо), їх виготовляють з м’яких еластичних матеріалів.
Бюстгальтери-трансформери мають знімні бретелі або додаткові елементи, що дозволяють адаптувати їх під різні типи одягу. Це може бути корисно для носіння під одягом з відкритою спиною або під сукнями з асиметричним дизайном (рисунок 2.68).

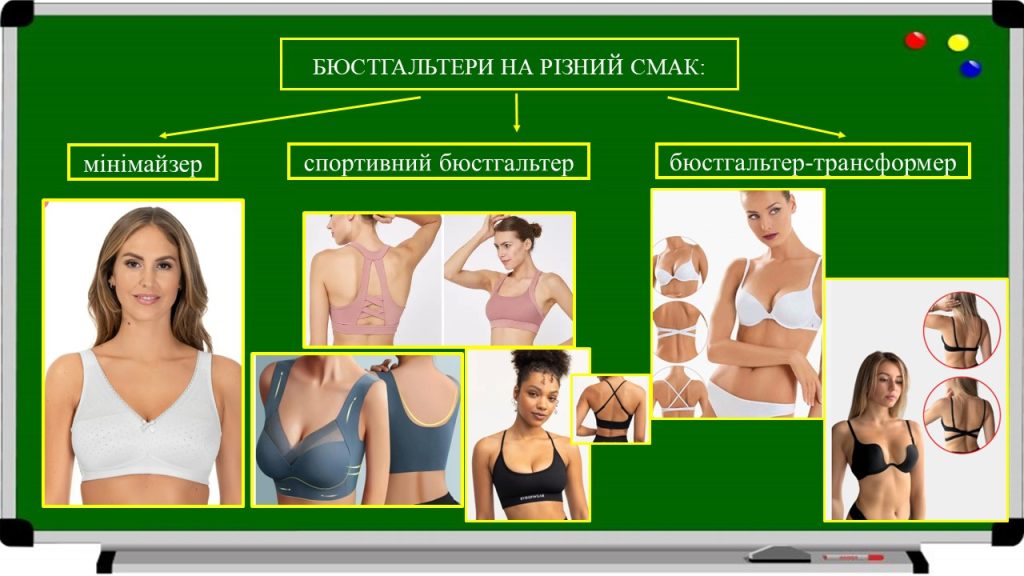

Рис. 2.68 – Мінімайзери, спортивні моделі та бюстгальтери-трансформери
Рис. 2.69 – Бюстгальтери з різним напрямком швів на чашці
По розташуванню швів на чашках, бюстгальтери теж різняться. Бюстгальтери з різними напрямками швів призначені для жінок з різними типами грудей: бюстгальтери з горизонтальними швами будуть зручні для жінок з конусоподібною формою грудей, з вертикальними – для жінок з вузькими грудьми, а діагональні найчастіше використовують для підняття грудних залоз. Майже всі бюстгальтери великих розмірів мають на чашках перпендикулярні шви, завдяки цьому підтримуються пишні груди (рисунок 2.69).
Важливо розуміти, чи вірно підібраний бюстгальтер до типу фігури, чи ні (рисунок 2.70).
Рис. 2.70 – Незручності при невідповідності бюстгальтера та фігури людини
Аудіоматеріал “Про види бюстгальтерів “ можна послухати тут (слухати до 9 хв. 20 сек.)
згенеровано у вигляді аудіопереказу (подкасту) через Google NotebookLM
2.4.1.2 Вибір вихідних даних, проведення розрахунків та побудова бюстгальтера бралет
Для побудови креслення конструкції бюстгальтера бралет (рисунок 2.71), необхідно зняти з фігури такі розмірні ознаки (виміри): обхват грудей третій Ог3, обхват грудей четвертий Ог4, висота низу грудей Вн, висота декольте Вд, ширина чашки бралет внизу Шб.н.
Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків для побудови конструкції на фігуру з Ог3=96,0 см.
Вибір вихідних даних для роботи (в сантиметрах):
Ог3 – 96,0
Ог4 – 82,0
Вн – 8,0
Вд – 11,0
Шб.н – 18,0
Розрахунки та побудова основи чашки (див. відео, яке подано нижче)
Провести дві взаємно перпендикулярні лінії з точкою перетину 1
↑1-2= Вн=8,0
↑ 2-3=Вд=11,0
Розхил нижньої виточки Рв.н=(Ог3-Ог4)/4=(96-82)/4=3,5
← → 1-4,1-5=Рв.н=3,5
Ширина передньої частини бралет →5-6=Шб.н/2-1,0=18/2-1,0=8,0
Ширина бічної частини бралет ←4-7=Шб.н/2+1,0=18/2+1,0=10,0
↑6-8=2,0 см.
↑7-9=3,0 см.
З`єднати точки 4-9, 3-8, 5-8 прямими
Оформлення виточки (див. відео, яке подано нижче)
Відрізки 2-4 та 2-5 розділити навпіл, із середини виставити перпендикуляри назовні довжиною 0,5-0,7 см.
↑2-10=1,0 см.
Через точки 10-точка перпендикуляра – 4 та 10-точка перпендикуляра – 5 оформити ліву та праву сторони виточки

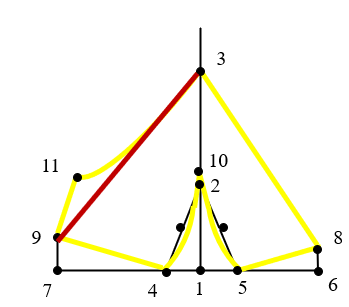

Рис. 2.71 – Креслення чашки бюстгальтера бралет
Рис. 2.72 – Креслення поясу бюстгальтера бралет
Оформлення бічної лінії (див. відео, яке подано нижче)
До лінії 9-4 провести перпендикуляр ↑
9-11 – по моделі (відкритість під рукою, максимальне значення= Вн=8,0), приймаємо 6,0
З`єднати точки 11 та 3 плавною лінією
Побудова поясу (див. відео, яке подано нижче)
Провести лінії ←↑ з точкою перетину 12
← 12-13=сума відрізків (5-8)+(4-9)=8,5+10,5=19,0
↑13-14= 9-11=6,0 см (рисунок 2.72).
Довжина бічної частини поясу з врахуванням К розт=0,9
←13-15=(Ог4/2-довжина відр.12-13-довж.заст/*К розт.=82/2-19,0-3,0/2)*0,9=18,5
Ширина поясу ↑15-16=ширина застібки-ширина резинки=3,0-2,0=1,0
З`єднати точки 14 та 16 плавною лінією
2.4.1.3 Вибір вихідних даних, проведення розрахунків та побудови бюстгальтера з чашками
Для побудови креслення конструкції бюстгальтера з чашками (рисунок 2.73) необхідно зняти з фігури такі розмірні ознаки (виміри): обхват грудей третій Ог3, обхват грудей четвертий Ог4, висота низу грудей Вн, висота декольте Вд, відстань між сосковими точками Цг.
Нижче приведений приклад вибору значень вихідних даних та проведення розрахунків для побудови конструкції на фігуру з Ог3=88,0 см.
Вибір вихідних даних для роботи (в сантиметрах):
Ог3 – 88,0
Ог4 – 72,0
Цг – 10,2
Внг-8,0
Вд-10,0.
Коректування розмірних ознак з врахуванням коефіцієнта розтягування матеріалу
Приймаємо Крозт = 0,83.
Ог3(кор)=88,0*0,83=73,04=73,0
Ог4(кор)= 72,0*0,83=59,76=60,0
Цг (кор)=10,2*0,83=8,47=8,5
Попередній розрахунок
Розхил верхньої виточки Рвв= Ог3(кор) / 12=73,0/12=6,1
Розхил нижньої виточки Рнв=Ог3 (кор)/2- Ог4 (кор)/2= 73/2-60/2=6,5
Розрахунки та побудова креслення бюстгальтера (див. відео, яке подано нижче)
← 1-2 = ½ Ог3 (кор) = ½ *73,0 = 36,5
↑ 1-3 = 2-4 = Внг = 8,0
↑ 1-5 = 2-6 = ½ 1-3 = ½ *4,0=2,0
↑ 3-7 = 4-8 = Вд = 10,0
← 3-9 =1,0
← 3-10 = ¼ Ог3(кор)=73,0/4=18,3
← 5-11 = ¼ Ог3(кор)+1,0 = 73,0/4+1,0 =19,3
на продовженні лінії 11-10 відкласти ↑ 10-12=3,0
← 3-13 = Цг (кор) = 8,5
із точки 13 ↓ вертикаль до лінії 1-2, точка перетину – точка 14
← 14-15 = 14-16 → = ½ Рвн = ½*6,5 = 3,3
лінію 16-13 продовжити до перетину з лінією 7-8 – точка 17
17-18 → = Рвв = 6,1
по лінії 13-18 відкласти довжину 13-17, точка 19
Оформлення конфігурації чашки
лінія 9-16 плавна вигнута лінія, лінія 12-15 плавна вигнута, лінія, лінія 17-12 плавна прогнута лінія, лінія 19-9 пряма лінія
↓ 3-20 = 1,0 – величина залежить від моделі
лінія 9-20 – прогнута лінія, з прямим кутом в точці 20
продовжити лінія 13-16 на 1,0 см ↓(величина залежить від моделі), точка 21
лінія 21-1 – вигнута лінія, з прямим кутом в точці 1
→ 4-22 = 1/3 відрізка 4-10
↑ 22-23 = 1,0-3,0 (величина залежить від обє`му грудей : 1,0 – для малих обє`мів, 3,0 – для великих)
Оформлення поясу
лінія 25-26 – пряма, лінія 23-12 – прогнута лінія
лінія 23-25 – прогнута лінія, продовжити лінія 13-15 на 1,0 см (величина залежить від моделі), точка 27
лінія 26-27 – вигнута лінія

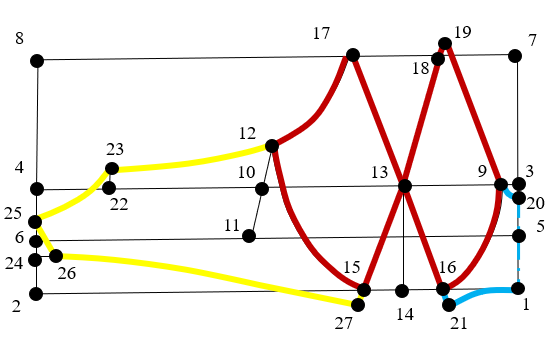

Рис. 2.73 – Креслення конструкції бюстгальтера з чашками
