3.2 Побудова конструкцій головних уборів
3.2.2 Побудова конструкції жіночого капелюха
3.2.2.1 Історія розвитку жіночого капелюха (самостійне вивчення)
3.2.2.2 Вибір вихідних даних, проведення розрахунків та побудова жіночих капелюхів
3.2.2.2 Вибір вихідних даних, проведення розрахунків та побудова жіночих капелюхів
Зверніть увагу, в питанні розглядається дві методики побудови жіночих капелюхів: з помірними та широкими полями, зовнішні вигляди яких подано на рисунку 3.1, обидві методики опрацьовуються на занятті разом з викладачем.
капелюх з помірними полями (крисами)
капелюх з широкими полями (крисами)
Рис. 3.1 – Зовнішній вигляд різних видів жіночих капелюхів
МЕТОДИКА ПОБУДОВИ КАПЕЛЮХА З ПОМІРНИМИ ПОЛЯМИ (КРИСАМИ)
Для побудови креслення конструкції капелюха з помірними полями, необхідно:
– зняти з голови розмірну ознаку Огол (обхват голови) -56,0,
– визначити Втул (висота тулії): Втул= 8,0 – 10,0, приймаємо Втул = 10,0;
– обрати Пгол (прибавка до обхвату голови) – 1,0,
– визначити ширину полів: Шпол= 5,0 -10,0, приймаємо Шпол = 8,0.
Розрахунки та побудова креслення деталей капелюха з помірними полями (див. відео, яке подано нижче):
Розрахунки та побудова тулії:
→ ТТ1 = Огол+Пгол = 56,0+1,0 = 57,0
↑ ТТ2 = Т1Т3 = Втул = 10,0
Відрізок ТТ1 розділити на 6 частин, відповідно поставити точки 1,2,3,4,5, через них провести вертикальні лінії.
По вертикальним лініям розрізати конструкцію та виконати конічне завуження деталі по верхній лінії тулії, сумарна величина завуження ∑завуж = 3,0 – 4,0 см.
Приймаємо, що сумарна величина завуження ∑завуж = 4,0 см, тому величина завуження в кожному місці розрізання конструкції буде складати 0,8 см (4/5 =0,8).
Розрахунки для побудови денця:
R1 = (Огол+ Пгол -∑завуж) / (2*π ) = (56,0+1,0-4,0)/(2*3,14) = 8,4
Розрахунки для побудови полів:
→ ПП1 = Огол+Пгол = 56,0+1,0 = 57,0
↑ ПП2 = П1П3 = Шпол = 8,0
Відрізок ПП1 розділити на 6 частин, відповідно поставити точки 1,2,3,4,5, через них провести вертикальні лінії.
По вертикальним лініям розрізати конструкцію та виконати конічне розширення знизу деталі, сумарна величина розширення ∑розш = 1,5 – 3,0 см (можна й більше). Приймаємо, що сумарна величина розширення ∑розш = 3,0 см, тому величина розширення в кожному місці розрізання конструкції буде складати 0,6 см (3/5 =0,6).

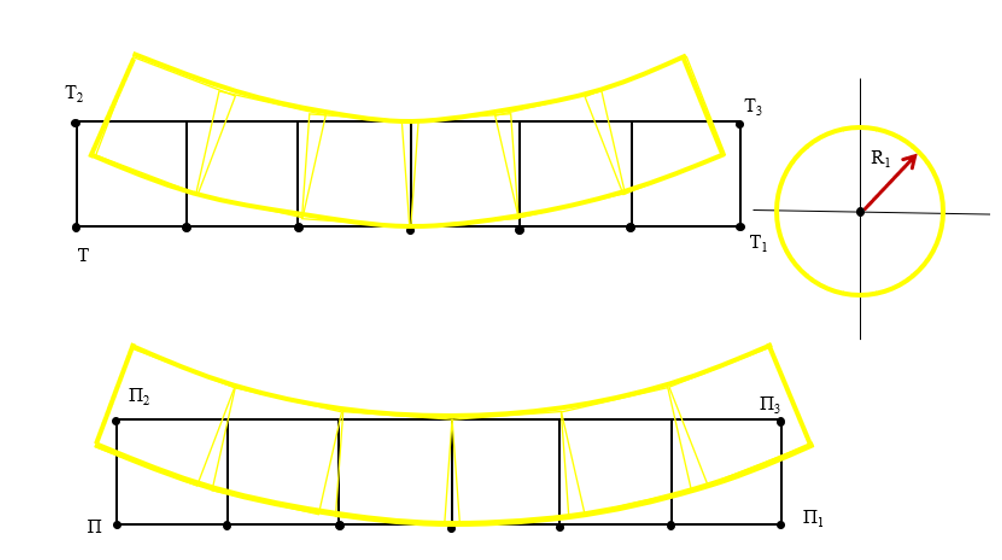

Креслення деталей капелюха з помірними полями
МЕТОДИКА ПОБУДОВИ КАПЕЛЮХА З ШИРОКИМИ ПОЛЯМИ (КРИСАМИ)
Для побудови креслення конструкції капелюха з широкими полями, необхідно:
– зняти з голови розмірну ознаку Огол (обхват голови) -56,0,
– визначити Втул (висота тулії): Втул= 8,0 – 10,0, приймаємо Втул = 10,0;
– обрати Пгол (прибавка до обхвату голови) – 1,0,
– визначити Шпол (ширину полів) по моделі, приймаємо Шпол = 16,0.
Розрахунки та побудова креслення деталей капелюха з широкими полями (див. відео, яке подано нижче):
Розрахунки та побудова тулії:
→ ТТ1 = Огол+Пгол = 56,0+1,0 = 57,0
↑ ТТ2 = Т1Т3 = Втул = 10,0
Відрізок ТТ1 розділити на 6 частин, відповідно поставити точки 1,2,3,4,5, через них провести вертикальні лінії. По вертикальним лініям розрізати конструкцію та виконати конічне завуження деталі по верхній лінії тулії, сумарна величина завуження ∑завуж = 3,0 – 4,0 см. Приймаємо, що сумарна величина завуження ∑завуж = 4,0 см, тому величина завуження в кожному місці розрізання конструкції буде складати 0,8 см (4/5 =0,8).
Розрахунки для побудови денця:
R1 = (Огол+ Пгол -∑завуж) / (2*π ) = (56,0+1,0-4,0)/(2*3,14) = 8,4
Розрахунки для побудови полів:
R2 = (Огол+ Пгол / (2*π ) = (56,0+1,0)/(2*3,14) = 9,1
R3 = R2 + Шпол = 9,1+16,0 = 25,1

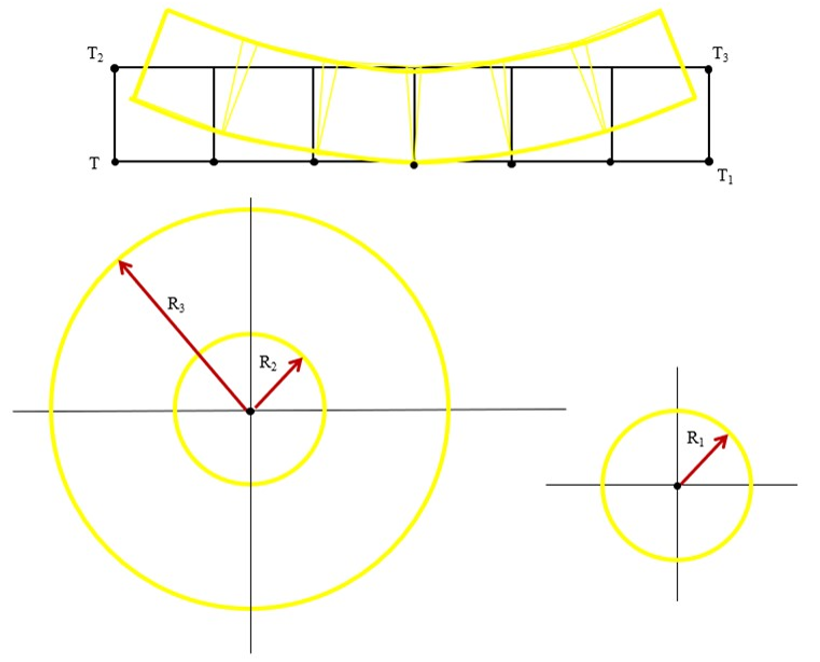

Креслення деталей капелюха з широкими полями
