6.3. Обладнання для миття автомобілів
Класифікація автомобільних мийок
1. За способом керування процесом:
– ручні;
– автоматичні.
2. За класом транспортних засобів:
– для легкових автомобілів;
– для позашляховиків і мінівенів;
– для вантажних автомобілів і автобусів.
3. За конструкцією:
– портальні:
• щіткові;
• безконтактні;
– тунельні.
6.3.1. Портальні мийні установки
В автоматичних портальних мийках нерухомий автомобіль омивається рухомими порталами. Конструктивно портальні мийки – це П-подібні рухомі портали (арки) зі сталевих труб, оцинковані з лаковим покриттям. Арок може бути одна або декілька, залежно від конструкції (рис. 6.8 – 6.9).
Якщо арок декілька, то кожна оснащена відповідними виконавчими механізмами і виконує свою окрему функцію. Якщо арка одна – вона вмикається на різні режими роботи почергово. Продуктивність портальної мийки залежить від моделі та конкретного виробника.
Стаціонарні безконтактні мийні установки застосовують для миття кузовів і нижньої частини автомобілів. Вони не пошкоджують антени й інше зовнішнє обладнання автомобілів, а також не залишають подряпин на лакофарбових покриттях.

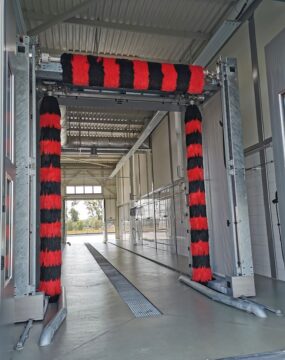

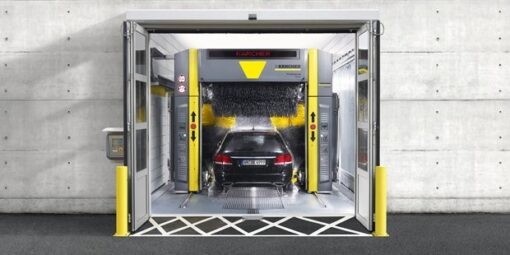

Рис. 6.8. Портальна механізована мийка для легкових автомобілів

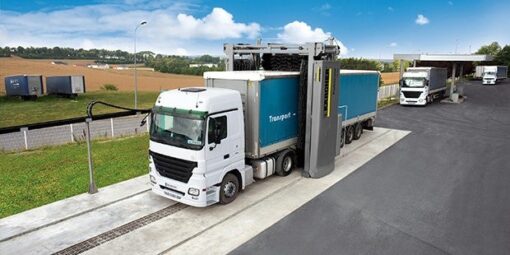

Рис. 6.9. Портальна мийка для вантажних автомобілів
Безконтактна автоматична мийка Christ Aquatus (Німеччина)
AQUATUS – модель преміум-класу з використанням контурної технології Christ, яка розпізнає контур автомобіля і підлаштовує роботу мийного і сушильного сопел під габарити конкретного авто, тим самим забезпечуючи найкращу якість миття та сушіння (рис. 6.10–6.12).
Поворотне верхнє сопло високого тиску, безконтактна бічна мийка з використанням обертових точкових і плоских струменів забезпечують якість миття автомобіля з усіх боків.

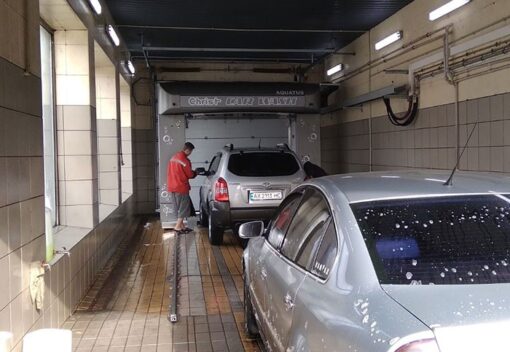

Рис. 6.10. Безконтактна автоматична мийка Christ Aquatus

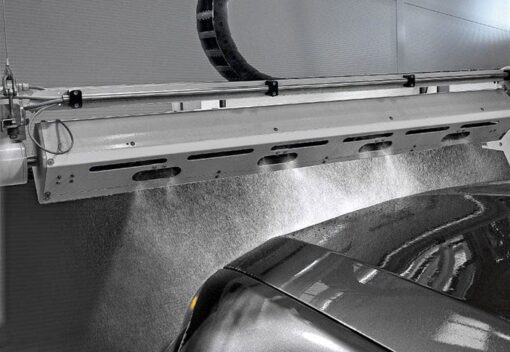

Рис. 6.11. Миття автомобіля

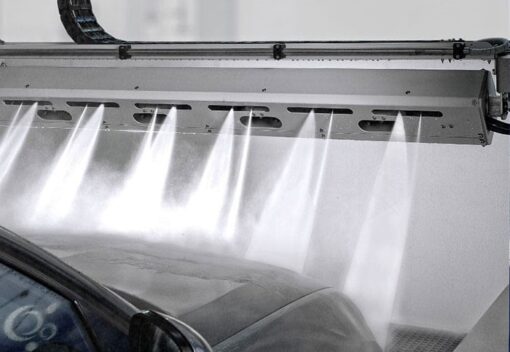

Рис. 6.12. Сушіння автомобіля
Автоматична вантажна мийка Chirst Magnum
Сучасний трищітковий портал Magnum C5000 забезпечує якість мийки: щітки порталу в процесі мийки відстежують контур автобуса, а тиск притиску щіток регулюється за допомогою електронного керування (рис. 6.13 – 6.16).
Технологія Christ забезпечує якісну мийку як самого кузова, так і таких ділянок, як низькі пороги, днище, зони бічних і передніх дзеркал, при цьому бічні дзеркала не потрібно ні знімати, ні складати.
Самохідний портал Magnum C5000 забезпечує високу швидкість мийки 5…18 м/хв, що важливо для транспортних компаній з великим автопарком.

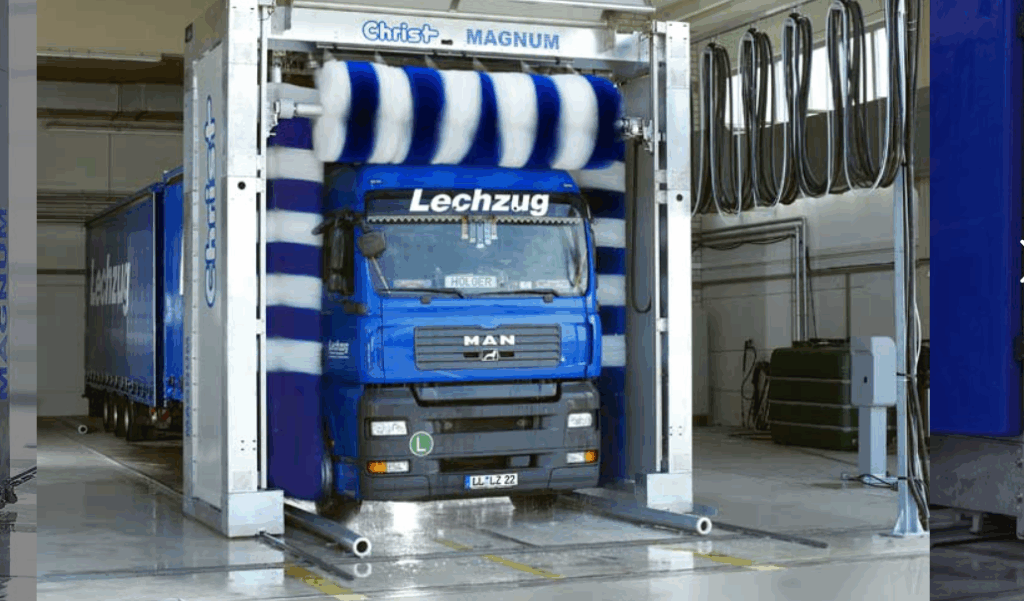

Рис. 6.13. Автоматична вантажна мийка Chirst Magnum

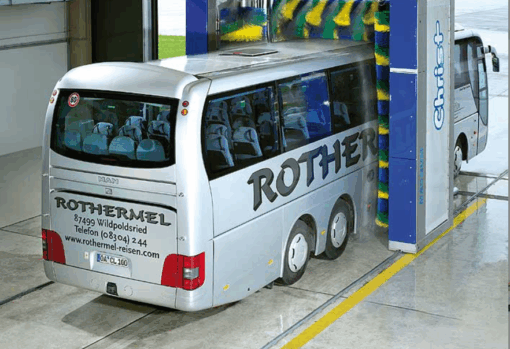

Рис. 6.14. Миття автобуса

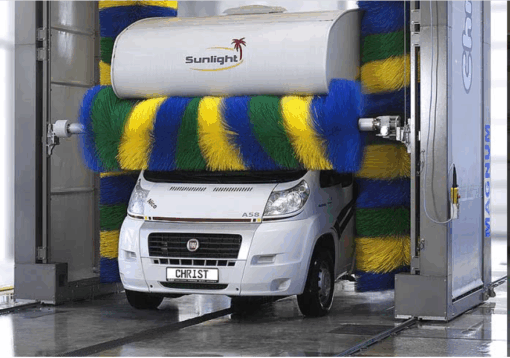

Рис. 6.15. Миття мікроавтобуса
Рис. 6.16. Миття автопоїзда
Є п’ять основних режимів роботи порталів (таку ж максимальну кількість арок може мати одна портальна мийка). В портальній мийці почерговість режимів роботи вмикається автоматично, в тунельній кожен портал вмикається автоматично, коли під ним розташовується автомобіль.
Перший режим (перший портал) – це режим попереднього грубого омивання тиском до 100 бар. Холодна вода великим потоком подається зверху і збоку під оптимальним кутом для змивання крупного піску та глини з елементів кузова.
Режим нанесення піни. Під високим тиском на автомобіль подається підігріта вода з мийними засобами. Відбувається основний етап миття. У щіткових мийках електронно контролюється зусилля притискання вертикальних і горизонтальної щіток та відповідність їх траєкторії руху до контуру автомобіля. В цьому ж режимі задіяні блоки миття нижньої частини автомобіля і коліс.
Режим ополіскування. Мета режиму – змити з елементів автомобіля всі мийні засоби та відсталий бруд.
Режим воскування. На вологий автомобіль наноситься розпилений віск. В результаті воскування, окрім захисної функції кузова, волога збирається у великі краплі і легше здувається на наступному режимі. Також можливій режим гарячого воскування.
Завершує роботу мийки режим сушіння, який забезпечується потужними вентиляторами.
