12. СУЧАСНІ ЕЛЕКТРОННІ ГЕОДЕЗИЧНІ ПРИЛАДИ
12.1. Електронні теодоліти та нівеліри
12.1.1. Сучасні електронні геодезичні прилади, їх переваги
12.1.2. Принцип взяття відліку за електронним теодолітом
12.1.3. Будова електронного теодоліта
12.1.1. Сучасні електронні геодезичні прилади, їх переваги
Електронні геодезичні прилади використовують ті ж самі геодезичні принципи, закони та правила, що використовуються і в традиційних роботах, тому вони не знімають потреби вивчення традиційної геодезії та оптико-механічних приладів. В той же час їх використання значно пришвидшує час виконання робіт, підвищує їх точність, дозволяє оформляти вихідну документацію в сучасних комп’ютерних програмних комплексах.
Основними виробниками сучасних геодезичних приладів у світі на сьогодні є: Leica Geosystems – Швейцарія; Topcon – США; Trimble – США; Sokkia – Японія; South – Китай.
12.1.2. Принцип взяття відліку за електронним теодолітом
Сучасні електронні теодоліти призначені для вимірювання вертикальних і горизонтальних кутів і широко застосовуються в землевпорядкуванні та будівництві.
За використання електронного теодоліта виключаються помилки зняття відліку – значення кутів виводяться автоматично на двох дисплеях приладу.
Надійний електронний компенсатор вертикального круга компенсує відхилення вертикальної осі теодоліта, а за неприпустимих відхилень відключає значення відліку вертикального круга на дисплеї. Така система дозволяє не відволікатися на постійний контроль положення циліндричного рівня і його ручне підстроювання під час проведення робіт. Передбачена установка нульового значення на вихідний напрямок і фіксування відліку по горизонтальному колу. Значення вертикального кута може відображатися в градусах або як ухил у відсотках.

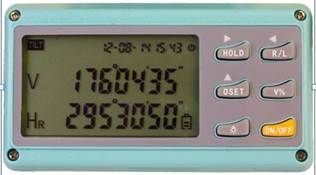

Рис. 12.1. Зняття відліку з дисплея електронного теодоліта
12.1.3. Будова електронного теодоліта
Механічна частина будь-якого електронного теодоліта подібна до свого попередника, тобто оптико-механічного теодоліта. Електронну частину та основні відмінності можна описати на прикладі моделі South ET-02.
South ET-02: теодоліт електронний з вертикальним компенсатором і вбудованою пам’яттю для збереження результатів вимірів. Теодоліт має два інтерфейсних порти для обміну даними із зовнішніми пристроями – віддалеміром та КПК.
На відміну від багатьох інших моделей, теодоліт обладнаний автоматичним компенсатором. Налаштування та юстування теодоліта можна виконувати самостійно (за наявності у виконавця відповідної кваліфікації). Прилад вологозахищений.
Технічні характеристики:
Зорова труба
зображення пряме: збільшення 30х
Діаметр об’єктива – 45 мм
Роздільна здатність – 3”
Кут поля зору – 1 грд 30 с
Мінімальна відстань візування – 1,4 м
Коефіцієнт нитяного далекоміра – 100
Довжина труби – 157 мм

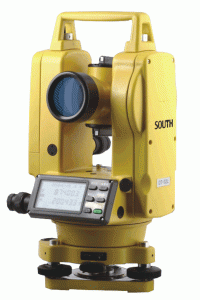

Рис.12.2. Електронний теодоліт South ET-02
Кутові вимірювання
Метод вимірювань: інкрементальний фотоелектричний кодовий лімб
Діаметр лімба – 79 мм
Точність ( DIN 18723 ) 2″; 5″
По горизонтальному лімбу – двостороннє
По вертикальному лімбу – двостороннє
Мінімальний відлік 1″ і 5″
Дисплей двосторонній, рідкокристалічний
Чутливість рівнів: циліндричного – 30″ / 2 мм; круглого – 8’/ 2 мм
Компенсатор вертикального лімба – рідинний
Діапазон роботи компенсатора ± 3 ‘
Оптичний висок – зображення пряме – збільшення 3х
Діапазон фокусування: 0,5 м – нескінченність
Комунікаційний порт – RS-232
Акумулятор нікель-металгібридний або звичайні батарейки типу АА
Живлення – 6В постійного струму
Розміри – 150 × 330 × 160 мм, вага – 5,2 кг
Базова комплектація: прилад, батарея, зарядний пристрій, перехідник під акумулятор типу АА, юстувальні інструменти, інструкція, ящик для перенесення приладу.
Електронні нівеліри
Цифрові (електронні) нівеліри є новим поколінням приладів для визначення висот точок. Наявність у конструкції приладів електронних давачів дає змогу в автоматичному режимі здійснювати відлік рейки зі штриховим кодом, контролювати результати вимірювань, опрацювати їх вмонтованою у прилад ЕОМ і зберігати у накопичувачі.
Для автоматичного відліку штрих-кодової рейки достатньо її 30-сантиметрового відрізка – по 15 см догори і донизу від лінії візування. Багаторазові вимірювання осереднюються автоматично. Цифровими нівелірами вимірюють перевищення і довжини плечей нівелювання.
Програмне забезпечення цифрових нівелірів дає змогу одразу після наведення приладу на рейки одержати перевищення та відмітки точок нівелювання.
Електронні нівеліри серії SDL

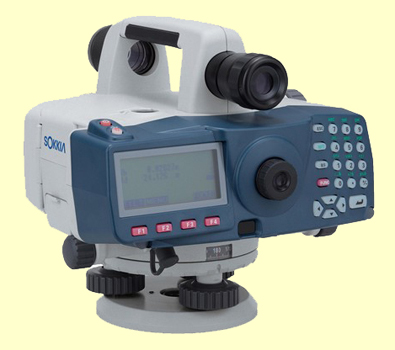

Рис. 12.3. SDL1X – прецизійний цифровий нівелір
Відмінною особливістю цифрових нівелірів порівняно з оптичними є наявність електронного пристрою, який знімає відліки по спеціальній рейці зі штрих-кодом. Зчитування відліку відбувається автоматично, що виключає помилки, викликані людським фактором. У цифрових нівелірах Sokkia зберігається можливість традиційного «глазомірного» зняття відліків по нівелірній рейці, яка має E-градуювання або міліметрову шкалу. SDL1X – прецизійний цифровий нівелір, призначений для нівелювання I класу
Рис. 12.4. SDL50 – точний цифровий нівелір
SDL50 – точний цифровий нівелір, призначений для нівелювання IV класу.
Всі моделі цифрових нівелірів оснащені ударостійким компенсатором маятникового типу з магнітною системою демпфування, яке гарантує точність і надійність у роботі.
Інструменти мають горизонтальне коло з ціною поділки 1 для вимірювання і виносу горизонтальних кутів. Зняття відліків по ньому виконується візуальним способом з точністю до 0.1.
Презентація
Питання для самоперевірки
1. Назвати виробників сучасних електронних геодезичних приладів.
2. Переваги електронних геодезичних приладів над традиційними.
3. Призначення електронного теодоліта.
4. Принцип взяття відліку за електронним теодолітом.
5. Призначення цифрового нівеліра.
6. Яка відмінна особливість цифрових нівелірів порівняно з оптичними?
