РОЗДІЛ 2. ТЕХНОЛОГІЧНЕ ОБЛАДНАННЯ ДЛЯ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ І РЕМОНТУ КОЛІСНИХ ТРАНСПОРТНИХ ЗАСОБІВ
8. Обладнання для мастильно-заправних робіт
8.3.3. Ножні нагнітачі
8.3.3. ножні нагнітачі
Ножний нагнітач мастила. Це пристрої для мащення великих механізмів і агрегатів під високим тиском. Устаткування цього типу дозволяє без значних фізичних зусиль виконувати мащення механізмів такої техніки, як вантажні автомобілі, екскаватори, трактори, вантажівки й іншого роду механізмів й устаткування, що рухаються.

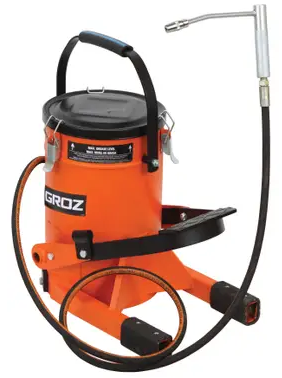

Конструкція цього нагнітача практично ідентична ручному типу. Єдиною відмінністю є привод – у цих пристроях він ножний (рис. 8.18). Завдяки цьому руки механіка завжди вільні, а для подачі мастила потрібно прикладати незначні зусилля до спеціальної педалі. На виході такого нагнітача утворюється тиск близько 600 бар, а за один хід, залежно від використовуваної насадки, можна подавати від 2 грам мастила.
Пластичне мастило подається до поверхонь тертя агрегата через прес-маслянку, для чого нагнітач з’єднується з нею. Для використання в різних конструктивних вузлах застосуються такі види прес-маслянок:
– гідравлічні, оснащені конічною головкою – виготовляються за DIN 71412. Матеріал – сталь (оцинкована або нержавіюча), латунь. Можуть мати (рис. 8.19) пряму (180°) або кутову (45° або 90°) форму;
– кульові (кулькові) – виготовляються за DIN 3402, але поступово витісняються виробами, що виготовляються за стандартом DIN 71412. Найбільш затребуваними є прес-маслянки прямого типу;
– пласкі – виробляються за DIN 3404 під шестигранник або з нарізним з’єднанням. Матеріал – латунь або нержавіюча сталь;
– воронкоподібні за DIN 3405 – виробляються під ключ шестигранної або іншої форми. Доступні прямі і кутові варіанти;
– байонетні AN 282 – мають тільки пряму форму (180°).
а)
б)
в)
Рис. 8.19. Прес-маслянки, застосовувані на автотранспорті:
а – гідравлічна пряма, б – кутова з нахилом 45°, в – кутова з нахилом 90°
